BY型埋入式鋼鐵鏈鑄機專用旋轉接頭



 BY系列旋轉接頭是專門冶金行業連鑄機設計的一種埋入式旋轉接頭。它用于連鑄機上輥子的內部冷卻以提高輥子的使用
壽命。使用旋轉接頭冷卻的內冷輥的使用壽命一般高于外部冷卻的實心輥。該旋轉接頭采用平衡式密封結構、無油軸承支撐；
接頭終身不需潤滑，可自動補償。

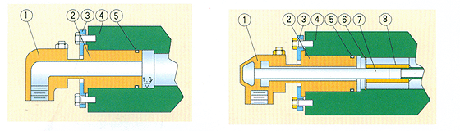

     BY系列旋轉接頭是將殼體(2)插入輥子(4)內部，并用半分法蘭(3)(法蘭沿中心線鋸開)固定在軸端，裝機后外部只能看到
端蓋(1)，殼體則埋在輥子內部與輥子一起旋轉，故又稱埋入式旋轉接頭。M系列零部件全部選用耐腐蝕材料，適于通水介質。
     BY系列旋轉接頭有單通、雙通兩種型式，每一種又分端面密封和外圓密封(彩圖中有體現，而剖面圖中未體現)兩種結構，
用戶可根據需要選用。端面密封或其他異型結構請于我公司工程技術部聯系。





 【使用條件】
最高轉速：100r／min
最高溫度：100℃
最高壓力：1．OMPa
使用介質：水

 1、端蓋2、殼體3、半分法蘭4、輥子5、O型圈6、孔用擋圈7、內管8、輥子用十字內管

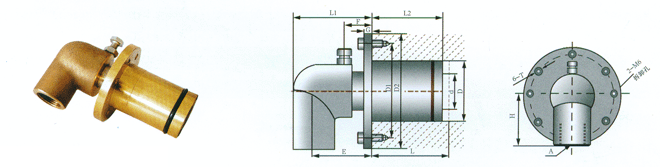

BYDl一WF埋入式接頭
規格 型號 A 安裝孔D(H8) 安裝孔L d D1 D2 L1 L2 E F G H T
15 BYD12015 Rc1/2 46 62 46 72 88 66 60 48 22 6 45 M6
20 BYD12020 Rc3/4 46 62 17.5 72 88 66 60 48 22 6 45 M6
25 BYD12025 Rc1 46 62 17.5 72 88 74 60 53 22 6 60 M6
25 BYD12525 Rc1 59 82 25 83 95 76 76 55 24 8 60 M6

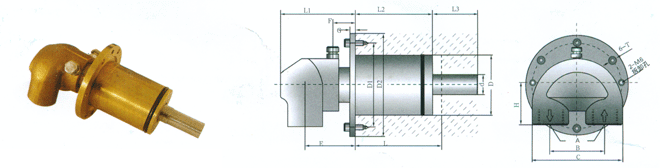

BYSI—Wr埋入式接頭
規格 型號 A B C d 安裝孔D(H8) 安裝孔L D1 D2 L1 L2 L3 E F G H T
15 BYS12015-10 Rc1/2 51 85 14 46 62 72 88 73 60 49 49 23 6 39 M6
20 BYS12020-10 Rc3/4 51 85 14 46 62 72 88 73 60 49 49 23 6 39 M6
20 BYS12520-15 Rc3/4 51 85 19 59 82 83 95 73 76 63 49 23 6 39 M6
25 BYS14025-25 Rc1 65 106 28 71 94 98 112 99 85 48 68 26 8 52 M6





BYD2-WB埋入式接頭



規格 型號 A 安裝孔D(H8) 安裝孔L d D1 L1 L2 E F G H
15 BYD22015 Rc1/2 46 62 16 59 64 60 46 20 4 45
20 BYD22020 Rc3/4 46 62 17.5 59 64 60 46 20 4 45
25 BYD22025 Rc1 46 62 17.5 59 64 60 51 20 4 60
25 BYD22525 Rc1 59 82 25 73 73 76 52 21 5 60













BYS2-WB埋入式接頭



規格 型號 A B C d 安裝孔D(H8) 安裝孔L D1 L1 L2 E F G H
15 BYD22015-10 Rc1/2 51 85 14 46 62 59 71 60 47 20 4 39
20 BYD22020-10 Rc3/4 51 85 14 46 62 59 71 60 47 20 4 39
20 BYD22520-15 Rc3/4 51 85 19 59 82 73 72 76 48 21 5 39
25 BYD24025-25 Rc1 64 105 28 71 94 86 95 82 65 23 5 43














BYD3埋入式接頭

規格 型號   A 安裝孔D(H8) 安裝孔L   d    D1    L1   E   F    H
15 BYD32015 Rc1/2 40 53.5 16 19 60 42 16 45
20 BYD32020 Rc3/4 46 68 17.5 28 60 42 16 45
25 BYD32025 Rc1 46 68 17.5 28 68 47 16 60
25 BYD32525 Rc1 59 99 25 38 68 47 16 60











BYS3埋入式接頭



規格 型號 A B C d 安裝孔D(H8) 安裝孔L D1 L1 L2 E F H
15 BYD32015-10 Rc1/2 51 85 14 46 68 28 67 49 43 16 39
20 BYD32020-10 Rc3/4 51 85 14 46 68 28 67 49 43 16 39
20 BYD32520-15 Rc3/4 51 85 19 59 99 38 67 63 43 16 39
25 BYD34025-25 Rc1 65 106 28 71 101 48 91 80 60 18 52
